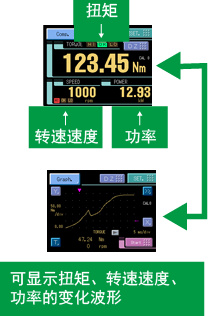

● 显示例

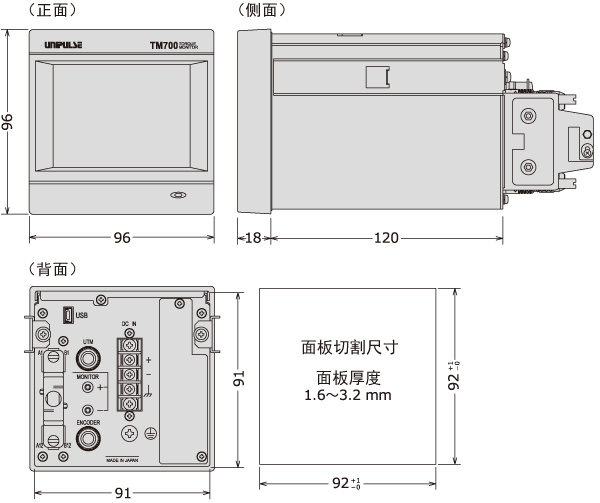

● 外形尺寸
● 技术参数
| 扭矩输入(电压输入) | |
| 输入信号范围 | －5 ～ ＋5 V 输入阻抗:1 MΩ 以上 |
|---|---|
| 精度 | 非线性:0.02%/FS±1 digit 以内 零点漂移:0.2 mV/°C RTI 以内 量程漂移:0.01%/°C 以内 |
| 模拟滤波器 | 低通滤波器 (-6 dB/oct) 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz 中选择 |
| A/D转换器 | ･ 速度･･･20000次/秒 ･ 分辨率･･･24 bit(二进制) 5 V输入时约 1/30000 |
| 模拟显示输出 | 输出电平：返回输入电压（测试点用） |
| UTMⅡ/UTMV使用时(脉冲输入，开路集电极) | |
| 转速范围 | 依据UTMⅡ/UTMV系列的输出频率 |
|---|---|
| 低速范围 | 从15、10、5、3、2 rpm选择 ※脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 ※脉冲比例 1次/转时 |
| 脉冲反应幅度 | 50 μs |
| 电路构成 | 无电压接点输入（-COM） 连接可集电极开路（Ic = 约 10 mA） |
| (R)选件使用时(脉冲输入，开路集电极) | |
| 转速范围 | 约 1000 rpm |
|---|---|
| 低速范围 | 0.1 rpm |
| 脉冲反应幅度 | 5 μs |
| 电路构成 | 无电压接点输入（-COM） 连接可集电极开路（Ic = 约 10 mA） |
| 显示部分 | |
| 显示器 | 3.5英寸TFT彩色LCD |
|---|---|
| 外部信号 | |
| 外部输出信号 （8点） |
上下限比较输出等 |
|---|---|
| 外部输入信号 （10点） |
输入控制保持数值、数字归零输入(DZ)等 |
| 接口 | |
| 标准 | SIF：2线式串口 USB：USB接口 |
|---|---|
| 选购件 | D3V：D/A转换电压输出（3ch） |
| 一般性能 | |
| 电源电压 | DC 24 V（±15％） |
|---|---|
| 消耗电力 | 6 W typ. |
| 使用条件 | 温度：使用温度 -10 ～ +40°C 保存温度 -40 ～ +80°C 湿度：85% RH 以下 (无凝霜) |
| 外形尺寸 | 96(W) × 96(H) × 138(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 适合CE标准 | EMC指令 EN61326-1 |
| 附属品 | |
| 使用说明书･･････1 外部输入输出插口･･････1 UTMⅡ/UTMV连接线（2 m）･････1 接点开关工具（D/A转换器(3 ch)选件时）･･････1 |
|
● 其他选购件
| 品名 | 详细 |
| DTC2 | 携带箱子 |
|---|---|
| CA372-I/O | 一端带FCN接头前端为散状的 3 m 电缆线 |
| CA81-USB | miniUSB-电脑USB传输线 1.8 m |
| CATM21-M | UTMⅡ/UTMV 连接线 2 m |
| CATM51-M | UTMⅡ/UTMV 连接线 5 m |
| CATM(R)21-M | UTMⅡ旋转编码器连接线 2 m |
| CATM(R)51-M | UTMⅡ旋转编码器连接线 5 m |
| CN50 | FCN系列I/O转换头（带封盖口） |
| CN55 | FCN系列I/O转换头（带斜封盖口） |
| CN73 | D/A转换器(3 ch)用接头 |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| CN91 | UTMⅡ旋转编码器连接用防水塑料接头 |
| GMP96x96 | 橡胶支撑 |
| TSU03 | DC电源用避组合 |

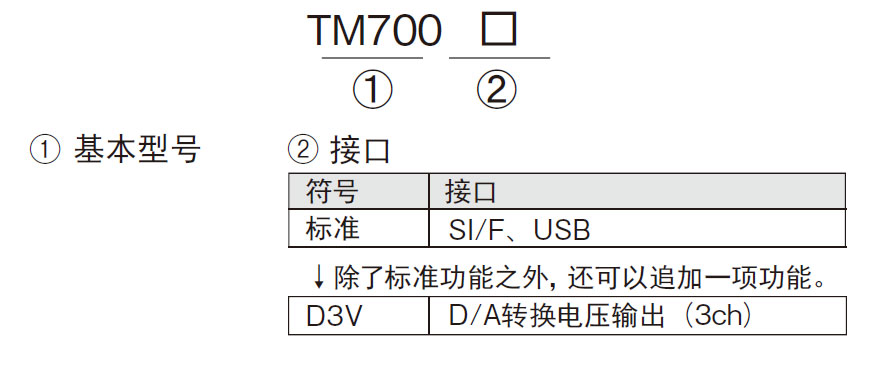

● 型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
