简介：
特点与用途/Features & Applications
在圆柱材料上开槽、完全一体构造的树脂弹簧联轴器。
采用物理和电绝缘性优良的PEEK。
开槽成型的板簧容许有偏心、偏角、轴向间隙。

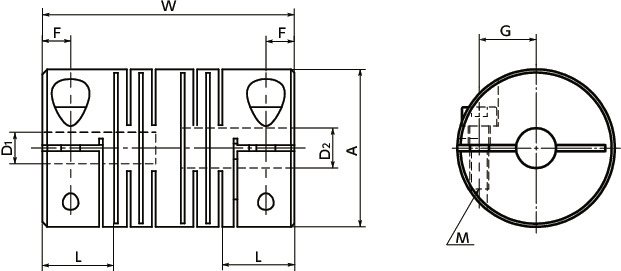

| 型号 | A | L | W | F | G | M | D1 | D2 | 螺丝紧固扭矩 （N・m） |
|---|---|---|---|---|---|---|---|---|---|
| MSXP-25C-W40-5-6.35-SP3 | 25 | 11.4 | 40 | 4.5 | 9 | M3 | 5 | 6.35 | 0.6 |
●所有产品均附带内六角螺栓。
| 型号 | 额定扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
容许 轴向偏差 (mm) |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|
| MSXP-25C-W40-5-6.35-SP3 | 1.3 | 6000 | 1.9×10-6 | 50 | 0.3 | 1.2 | ±0.33 | 23 |
＊1： 无需根据负荷变化修正额定扭矩。详情请参考选型步骤。

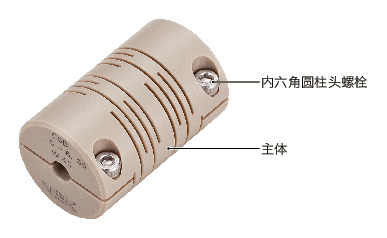

| MSXP-C-W-SP | |
|---|---|
| 主体 | PEEK（聚醚醚酮） |
| 内六角圆柱头螺栓 | SUSXM7 |
| MSXP-C-W-SP | |
|---|---|
| 零背隙 | ◎ |
| 容许误差调整 | ○ |
| 电绝缘性 | ◎ |
| 可使用温度 | -20℃～120℃ |
