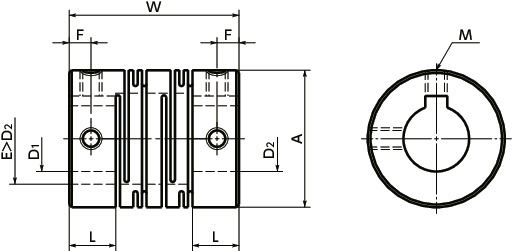

形状図

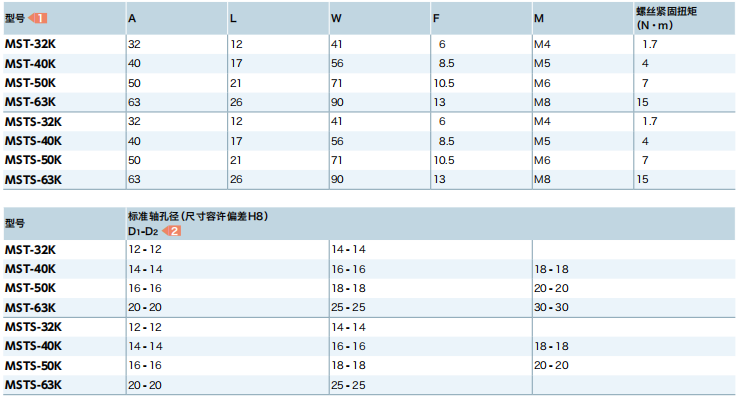

尺寸・
●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸公差为h6及h7。
●可对轴孔进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。

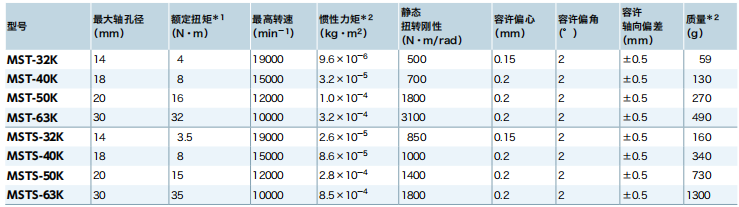

性能・
＊1： 无需根据负荷变化修正额定扭矩。详情请参考选型步骤。
＊2： 最大轴孔径时的值
构造
定位螺丝固定型 + 键槽型
MST-K铝合金制
MSTS-K全不锈钢制
材质、表面处理
| MST-K | MSTS-K | |
| 主体 | A2017 阳极氧化处理＊1 |
SUS303 |
| 内六角 止动螺丝 |
SCM435 四氧化三铁保护膜（黑） |
SUSXM7 |
| 内六角 螺栓 |
SCM435 四氧化三铁保护膜（黑） |
SUSXM7 |
＊1： 轴孔及键槽的表面处理可能会因工序的关系而存在有表面处理和无表面处理的零件，但不存在联轴器性能方面的问题。
特点
特性
| MST | MSTS | |
|---|---|---|
| 零背隙 | ◎ | ◎ |
| 高扭矩 | ○ | ○ |
| 高扭转刚性 | ○ | ○ |
| 容许误差调整 | ○ | ○ |
| 耐腐蚀性（全不锈钢） | - | ◎ |
◎：特优 ○：优
适用马达
| MST | MSTS | |
|---|---|---|
| 伺服马达 | ● | ● |
| 步进马达 | ◎ | ◎ |
| 通用马达 | ● | ● |
◎：特优 ●：可使用
用途
搬运装置/XY轴滑台/零件进料器
