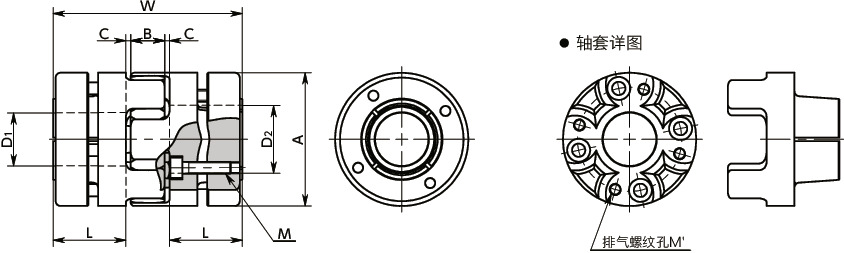

形状図

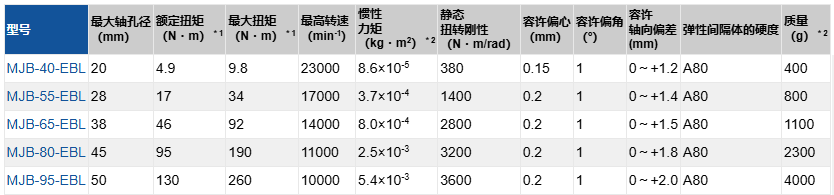

尺寸・
性能・

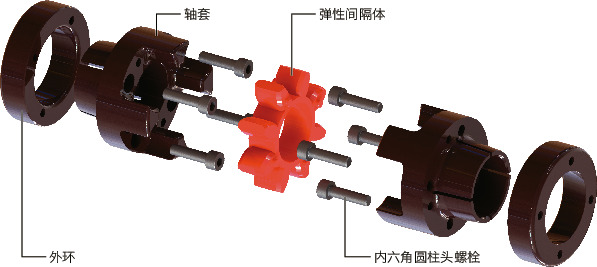

构造

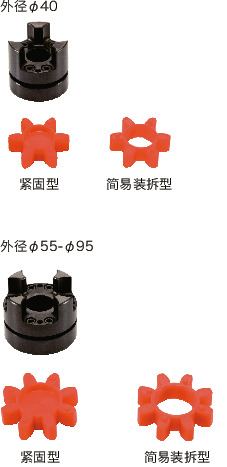

胀紧套型
MJB
弹性间隔体
材质、表面处理
| MJB | |
|---|---|
| 轴套 | S45C 四氧化三铁保护膜（黑）＊1 |
| 外环 | S45C 四氧化三铁保护膜（黑） |
| 弹性间隔体 | 聚氨酯 |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
＊1： 轴孔的表面处理可能会因工序的关系而存在有表面处理和无表面处理的零件，但不存在联轴器性能方面的问题。
特点
适用马达
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 伺服马达 | ○ | ● |
| 步进马达 | ○ | ○ |
| 通用马达 | ◎ | ◎ |
◎：特优 ○：优 ●：可使用
特性
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 高扭矩 | ◎ | ◎ |
| 容许误差调整 | ○ | ○ |
| 减振 | ◎ | ◎ |
| 电绝缘性 | ◎ | ◎ |
| 组装 | ○ | ◎ |
| 可使用温度 | -20℃～60℃ | -20℃～60℃ |
◎：特优 ○：优
梅花型挠性联轴器。
高扭矩的传动性能优越，最适用于机床的主轴。
优异的弹性效果。可吸收振动、偏心及偏角。
具有电绝缘性。电阻值：2MΩ以上。

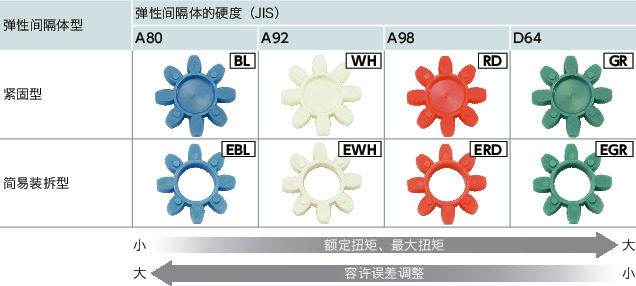

弹性间隔体硬度有4种。请根据使用条件选择扭矩、误差调整量等。
紧固型可通过弹性间隔体的减振性提高伺服马达的增益，实现超过膜片型联轴器的高响应运行。
简易装拆型可顺利地组装、拆分轴套与弹性间隔体。
可减少装置的组装、维护时间。弹性间隔体的种类
用途
机床/主轴
