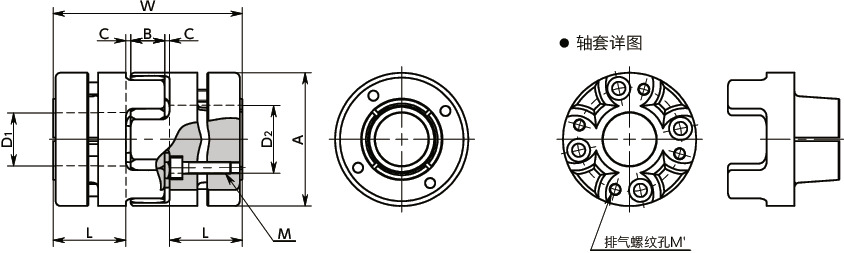

形状図

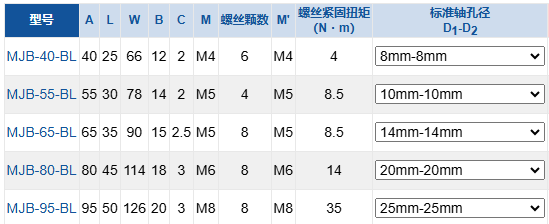

尺寸・

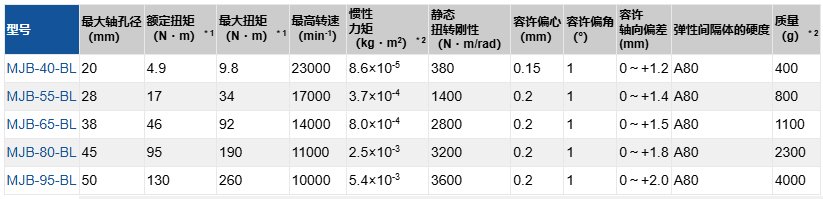

性能・
＊1：无需根据负荷变化修正额定扭矩和最大扭矩。但环境温度高于30℃时，请依据下表的温度补正系数调整额定扭矩及最大扭矩。MJB的可使用温度为-20℃ - 60℃。
根据轴孔径尺寸的不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。MJB-BL，MJB-GR，MJB-RD，MJB-WH，MJB-EBL，MJB-EGR，MJB-ERD
＊2： 最大轴孔径时的值。

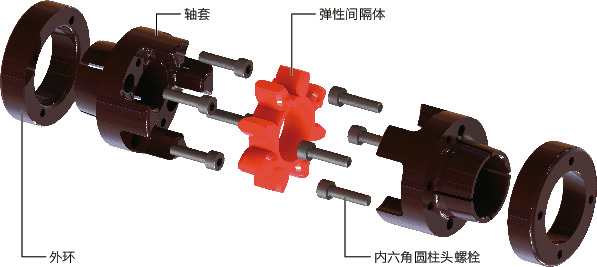

构造

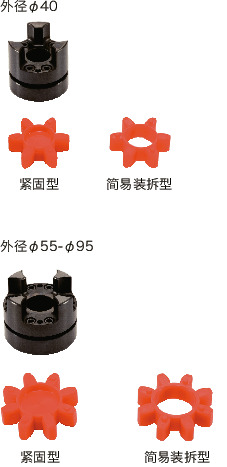

胀紧套型
MJB
弹性间隔体
材质、表面处理
| MJB | |
|---|---|
| 轴套 | S45C 四氧化三铁保护膜（黑）＊1 |
| 外环 | S45C 四氧化三铁保护膜（黑） |
| 弹性间隔体 | 聚氨酯 |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
＊1： 轴孔的表面处理可能会因工序的关系而存在有表面处理和无表面处理的零件，但不存在联轴器性能方面的问题。
特点
适用马达
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 伺服马达 | ○ | ● |
| 步进马达 | ○ | ○ |
| 通用马达 | ◎ | ◎ |
◎：特优 ○：优 ●：可使用
特性
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 高扭矩 | ◎ | ◎ |
| 容许误差调整 | ○ | ○ |
| 减振 | ◎ | ◎ |
| 电绝缘性 | ◎ | ◎ |
| 组装 | ○ | ◎ |
| 可使用温度 | -20℃～60℃ | -20℃～60℃ |
◎：特优 ○：优

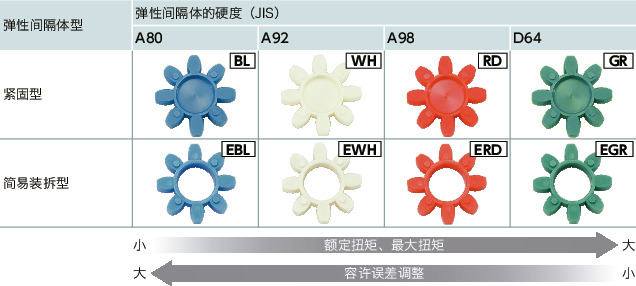

弹性间隔体的种类
用途
机床/主轴
