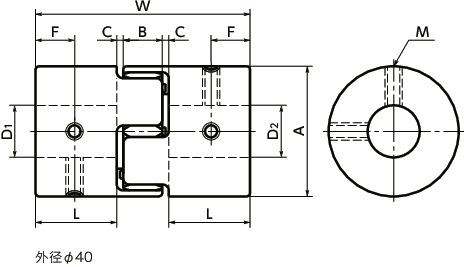

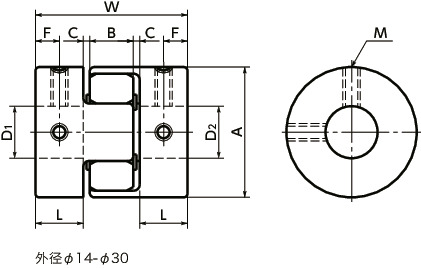

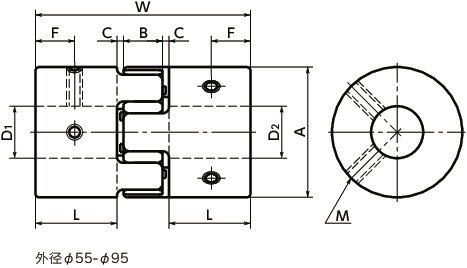

形状図

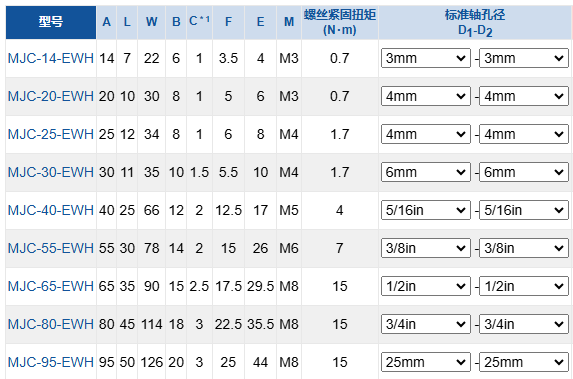

尺寸・
＊1： 在使用时请一定留出C尺寸。
性能・
＊1： 无需根据负荷变化修正额定扭矩和最大扭矩。但环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩及最大扭矩。MJC的可温度为-20℃～60℃。
＊2： 最大轴孔径时的值。

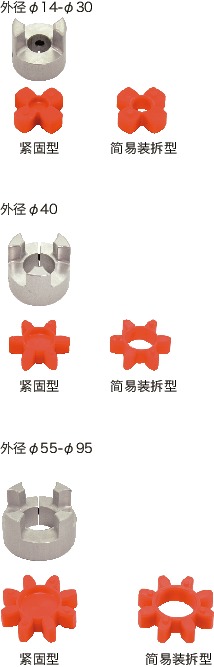

构造
定位螺丝固定型
MJC-＊＊-E＊＊简易装拆型
弹性间隔体
材质、表面处理
| MJC-EWH | |
|---|---|
| 轴套 | A2017 阳极氧化处理＊1 |
| 弹性间隔体 | 聚氨酯 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| 内六角螺栓 | SCM435 四氧化三铁保护膜（黑） |
＊1： 轴孔的表面处理可能会因工序的关系而存在有表面处理和无表面处理的零件，但不存在联轴器性能方面的问题。
特点
适用马达
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 伺服马达 | ◎ | ○ |
| 步进马达 | ◎ | ◎ |
| 通用马达 | ◎ | ◎ |
◎：特优 ○：优
特性
| 紧固型 | 简易装拆型 | |
|---|---|---|
| 零背隙 | ○ | - |
| 高扭矩 | ◎ | ◎ |
| 容许误差调整 | ○ | ○ |
| 减振 | ◎ | ◎ |
| 电绝缘性 | ◎ | ◎ |
| 组装 | ○ | ◎ |
| 可使用温度 | -20℃～60℃ | -20℃～60℃ |
◎：特优 ○：优

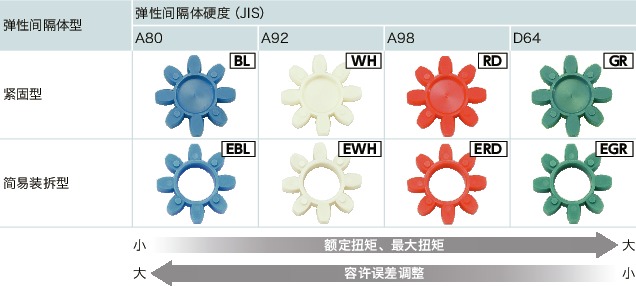

弹性间隔体的种类
