Model FC-S7000量程配置
|
FC-S7000 NCTE法兰/订制型 |
Unit 单位 |
Nominal torque bidirectional (+/-) 额定双向量程 |
Rotational speed [rpm] 最高转速 |
| NCTE-Flange | [Nm] | 3.000 -5.000 | 3.600 |
| Customized-Flange 订制 | [Nm] | Customized to 8.000 订制量程8kNm | 3.600 |
法兰系列最高允许载荷10kNm
NCTE法兰传感器（附件）的附加轴和轴套
| Additional shafts 法兰附加轴/轴套 | Order number | 安装螺栓/强度等级 | 最大动态恒定载荷 [Nm] |
| Shaft 6 teeth (1 3/4'')法兰6齿轴 | 400012-ATM224 | 8 x M12 强度等级12.9 |
4.500 |
| Shaft 6 teeth (1 3/8'') 法兰6齿轴 | 400012-ATM220 | 2.500 | |
| Shaft 20 teeth (1 3/4'') 法兰20齿轴 | 400012-ATM226 | 5.000 | |
| Shaft 21 teeth (1 3/8'') 法兰21齿轴 | 400012-ATM222 | 3.000 | |
| Bush 6 teeth (1 3/4'') 法兰6齿轴套 | 400012-ATM225 | 5.000 | |
| Bush 6 teeth (1 3/8'') 法兰6齿轴套 | 400012-ATM221 | 5.000 | |
| Bush 20 teeth (1 3/4'') 法兰20齿轴套 | 400012-ATM227 | 5.000 | |
| Bush 21 teeth (1 3/8'') 法兰21齿轴套 | 400012-ATM223 | 5.000 |
Technical Characteristics of the Sensor 技术参数
No. |
型号 | FC-S7000 | ||
| 精度等级 | 0.3 | |||
| 单位 | 参数 | |||
| 1 | 线性误差（含滞后） | %FS | ＜±0.3 | |
| 2 | 旋转信号均匀性 | %FS | ＜±0.3 | |
| 3 | 重复性 | %FS | ＜±0.05 | |
| 输出信号 | 单位 | 参数 | ||
| 4 | 频率范围 -3dB衰减点 Bessel参数 |
Hz | 2500 | |
| 数字输出 CAN Bus | 10 (1000Hz可订制) | |||
| 5 | 标准模拟电压信号 | V/mA | 0-10 | 4~20 |
| 6 | 零点输出信号 | V/mA | 5 | 12 |
| 7 | 正向扭矩输出信号 | V/mA | 9 | 19 |
| 8 | 反向扭矩输出信号 | V/mA | 1 | 5 |
| 9 | 校准参数 | /Nm | 4V @满量程 | 8mA @满量程 |
| 10 | 输出阻抗 | Ω | 43 | |
| 11 | 角度/速度 | PPR/CPR | 可选角度360PPR/速度模块1PPR或60PPR | |
| 温度影响 | 单位 | 参数 | ||
| 12 | 零点的温度漂移 | %/10K | ＜0.5 | |
| 13 | 输出信号的温度漂移 | %/10K | ＜0.5 | |
| 供电电源 | 单位 | 参数 | ||
| 14 | 激励电压 | VDC | 9--28 | |
| 15 | 供电电流 | mA | 100 | |
| 16 | 初始峰值 | mA | ＜100 | |
| 17 | 最大激励电压 | VDC | 30 | |
| 常规参数 | 单位 | 参数 | ||
| 18 | EN标准的防护等级 | IP | 50/65连接状态 | |
| 19 | 参考温度 | ℃ | +15--+35 | |
| 20 | 工作温度范围 | ℃ | -40-- +85 | |
| 21 | 存贮温度范围 | ℃ | -40-- +85 | |
| 22 | EMC/EMI | - | EN61000,EN55011 | |
| 23 | 重量 | Kg | ≈8 min. | |

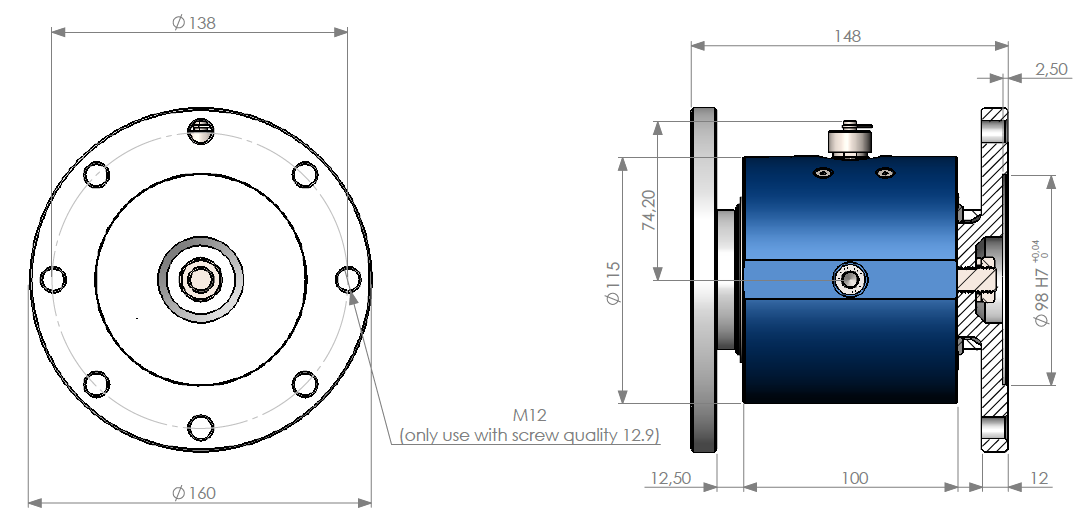

Dimensions 外形尺寸
法兰必须由8个强度等级为12.9的M12螺栓紧固，拧紧扭矩155 Nm。
螺栓使用前务必检测。
