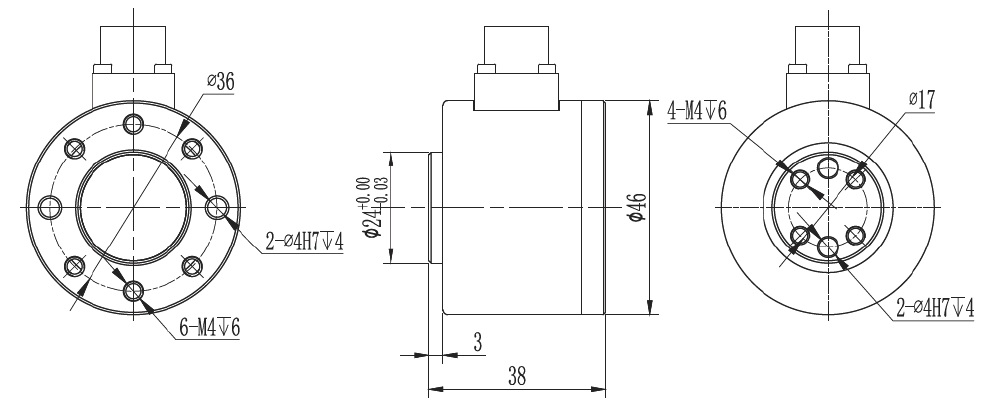

安装尺寸
参数表
|
参数 |
Specifications |
技术指标 / Technique |
额定量程 |
Capacity |
X:50/100/200/300/500 Y or Z:50/100/200/300/500 |
灵敏度 |
Sensitivity | ≈1.0 mV/V |
零点平衡 |
Zero Balance | ±3％ F.S. |
非线性 |
Non-linearity | 0.3％ F.S. |
滞后误差 |
Hysteresis Error | 0.2％ F.S. |
重复性 |
Repetition | 0.2％ F.S. |
互扰误差 |
Interference error | 0.5％ F.S. |
蠕变（30分钟） |
Creep (30 min) | 0.2％ F.S. |
温度对灵敏度漂移 |
Temp. effect on sensitivity (TKc) | 0.1％ F.S. / 10℃ |
温度对零点漂移 |
Temp. effect on zero balance (TKo) | 0.1％ F.S. / 10℃ |
输入电阻 |
Input Resistance | 350±10 Ω |
输出电阻 |
Output Resistance | 350±10 Ω |
绝缘电阻 |
Insulating Resistance | ≥5000MΩ/ 100VDC |
激励电压 |
Excitation Voltage | 5〜12 V |
最大激励电压 |
Max. excitation Voltage | 15 V |
温度补偿范围 |
Compensation Range | -10~40℃ |
工作温度范围 |
Service Temperature Range | -20~75℃ |
安全负载 |
Limit load (E L) | 150% F.S. |
破坏负载 |
Breaking load (E d) | 300％ F.S. |
电缆线尺寸 |
Cable size | Φ5×4000 mm |
保护等级 |
IP class | IP66 |

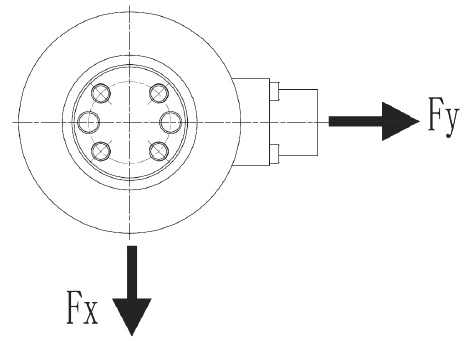

受力方向
接线方式
