仕 様 |
| 入力 ・・・・・・・・・・・ ひずみゲージ、ブリッジ抵抗120～700Ω |
| ブリッジ電圧 ・・・・・・・ DC1.2V |
|
測定範囲 ・・・・・・・・・ ±2000μs、±4000μs、±6000μsの零バランス切換スイッチを併用し、 ±8000μsの測定可能 |
|
測定精度 ・・・・・・・・・ ±2000μs以下の場合±20μs以内、 ±2000μs以上の場合±1％以内 |
|
異常表示 ・・・・・・・・・ 異常チャックスイッチONのとき、下記4点の異常をLEDにより表示する。 断線：ブリッジの断線、短絡等により過大入力で測定不能のとき赤色表示 短絡：ブリッジ電圧が短絡する異常があるとき(A-C間短絡)赤色表示 絶縁：ロードセル回路が絶縁低下(約1MΩ以下)のとき赤色表示 電池：電池電圧が正常動作範囲(約3.5V以上)では緑色表示 |
| 電源 ・・・・・・・・・・・ 単3乾電池 4個、消費電流 約55mA/6V |
|
校正 ・・・・・・・・・・・ 電源スイッチOFFで使用 ブリッジ抵抗350Ω±500、±1000、±1500、±2000、±3000、±4000、 ±6000μs、 精度±0.5％以内 |
| 大きさ・重量 ・・・・・・・ 幅155 高さ92 厚さ33 (突起部含まず) 重量約400g |
|

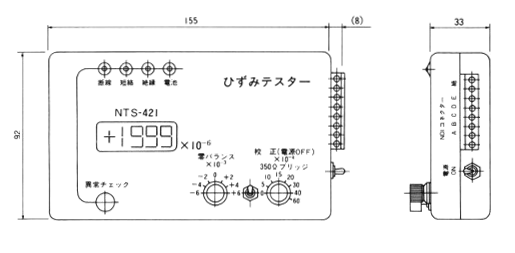

寸 法 図 | |
|
